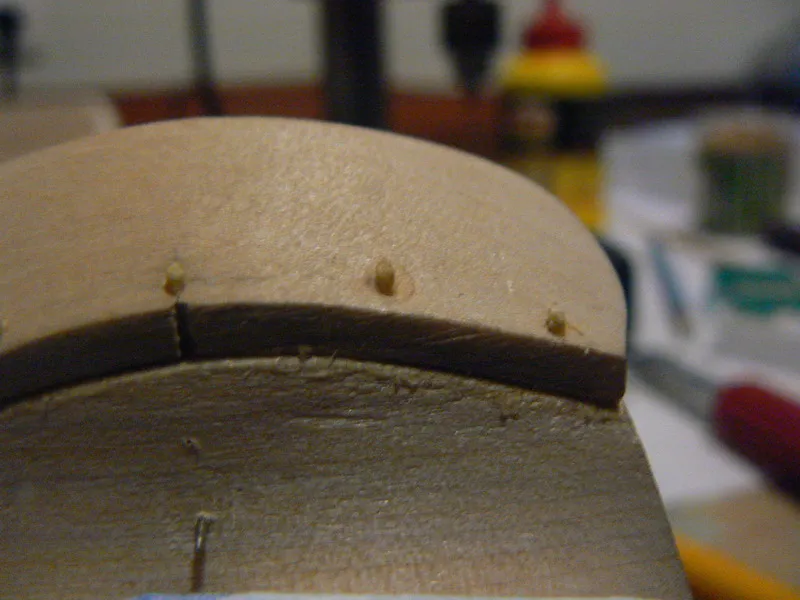

В начале о неприятном. В сентябре заметил, что по одному из клеевых швов болвана начала появляться небольшая щель. Точно по клеевому шву. Это как раз то время, когда отопление еще не включили, и в квартире повышенная влажность. Пришлось временно оставить болван. Щель небольшая и только по одному борту от миделя к корме. Пролежал 2 месяца. Процесс остановился. Ширина щелки маленькая - даже лист бумаги в нее не лезет. Далее было решено сделать следующее: по всем уже установленным бимсам пробить вглубь болвана нагеля из зубочисток. Этим я в корне остановил деформационные процессы (как показало время), а так же укрепил связку бимсов с болваном.
Вот такой ежик получился...
[spoiler]
Да, кстати, мне опознали дерево, из которого сделан болван. Это древесина абачи.

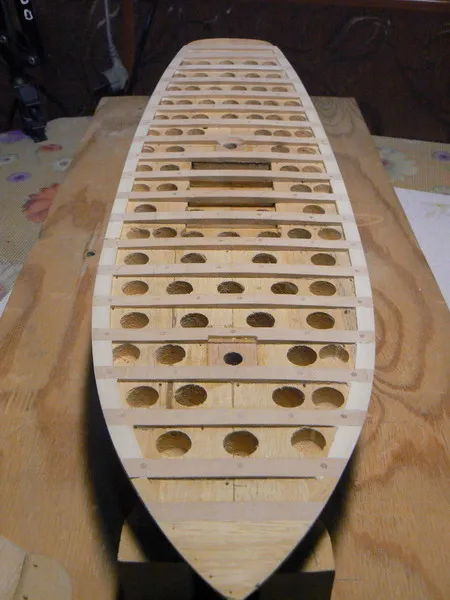

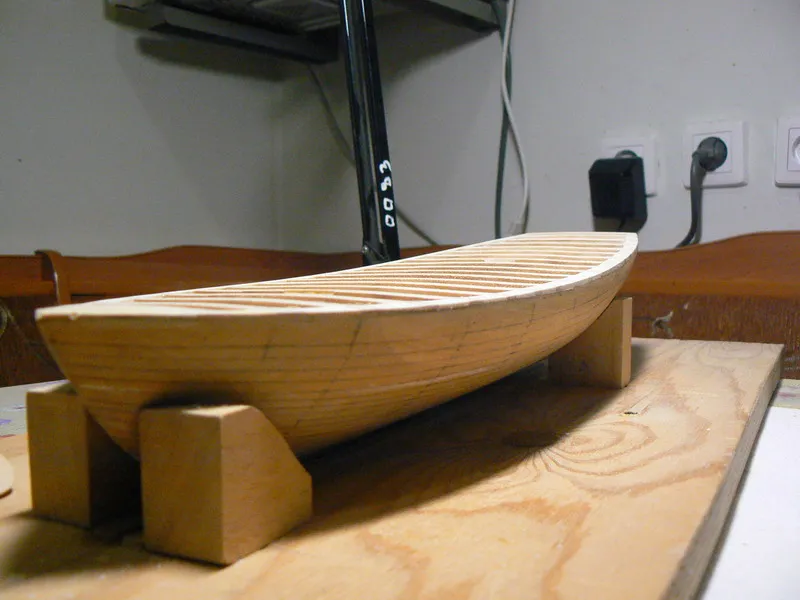

Напомню, у меня уровень палубы на болване был занижен на 1,5-2 мм. Поэтому бимсы немного по бортам возвышаются над болваном. Решил также заполнить промежутки между бимсами вдоль бортов и в носовой части. Результат после шлифовки и подгонки на фото. Мы готовы к палубному настилу.

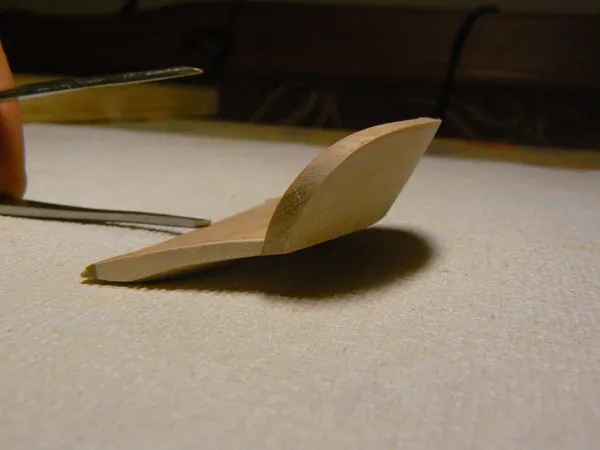

И наконец-то я победил кормовой элемент (подзор - гакаборт). Подзор вырезан исключительно вручную стамесками и шкурниками, поэтому этапов изготовления как таковых нет (в отличие от предыдущего поста). Для того, чтобы объединить эти два элемента, временно изготовил кницу, которая потом будет удалена. Кница закреплена на маленьких гвоздиках в заранее просверленные отверстия. (фото конечно не айс, но идея понятна).

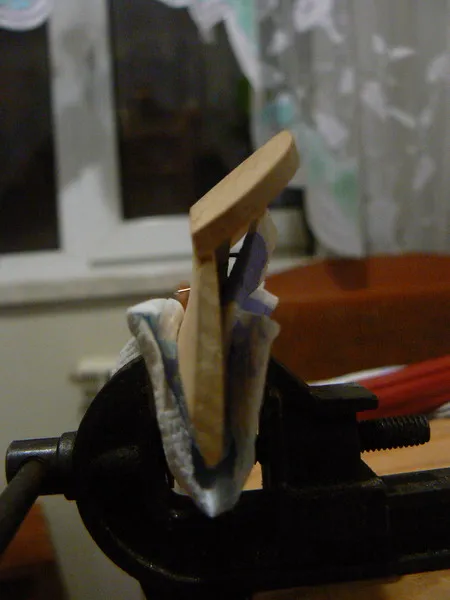

Склеиваем оба элемента.

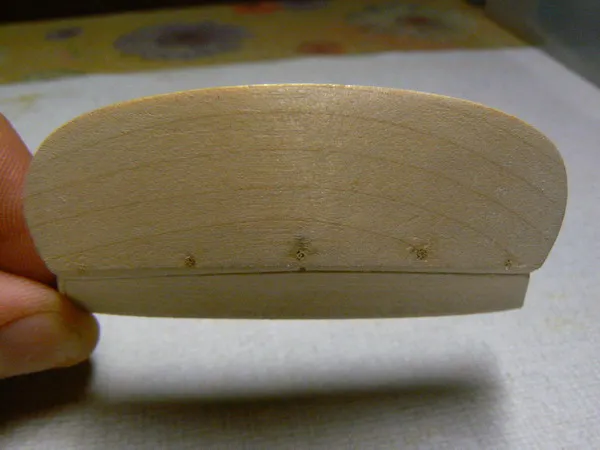

Сделать шип, как делал Дмитрий Шевелев, у меня пока не вышло. Дабы укрепить конструкцию, со стороны гакаборта вдоль плоскости кормового подзора были просверлены отверстия 0,8 мм, и в них были загнаны нагеля из бамбука. Получилось достаточно крепко.
Примеряем.
Ну и итог c разных ракурсов:
На место пока не клеил. Сначала закончу киль. На днях подсуетили хорошо высушенное бревнышко светлой груши. Нарезал на плашки по 5 мм. Цвет приятный. На палубу хватит. Надо будет провести эксперименты с разными маслами, так как не хочется получить желтоватый оттенок, как после льняного.
В общем, довольный собой, напялил 3D-очки и пошел смотреть "Тихоокеанский рубеж".
Фото:
Да, еще. На виде сбоку сечение подзора неравномерное (к корпусу увеличивается) -- по чертежу должно быть ровно, впрочем как и сверху - там он тоже ровный...
оопс... чего-то ложка с половник оказалась... сорри...
Гакаборт и подзор будут обшиваться и изнутри (светлая груша) и снаружи (рейки покрашу в черный цвет алкидной тушью). Рейки попытаюсь предварительно согнуть на ребро на шаблоне. Торец гакаборта тоже обошью тонкой рейкой, покрашенной в черный цвет. Вот такая будет на корме цветовая схема. Плюс 2 черных бархоута.
А по поводу неравномерности по толщине подзора - так после установки в нижней части в месте прилегания к болвану мне прийдется немного поработать шкурником для того, чтобы место захода бархоутов в корму было плавное. Вот там эта толщина немного уменьшится. Пока побаиваюсь ее сейчас уменьшать, вдруг сломается.
Хотя, мне так даже больше нравится. Как-то более гармонично смотрится, хоть и немного не по чертежу. Но все-же поработаю еще шкурником.
Вот и еще... коль будешь обшивать с обоих сторон... а не толстовато получиться с двумя обшивками?
А про цвет -- то уж сам думай... это уже твое. Как видишь ее, так и делай
А как насчет толщины всего бутерброда в конце?
гакаборт - 3,5 мм
Внешняя обшивка гакаборта - максимум 0,8 (а сведу до 0,5)
Внутренняя обшивка гакаборта - 0,8 мм
Итог по минимому: 4,8 мм
Если визуально после обшивки внутренней части будет много, то наружнюю обошью шпоном 0,5 под покраску. Ну и внутреннюю буду по толщине подгонять по возможности.
С подзором, думаю, по толщине обшивки мне все более понятней. Сверху - 1мм, снизу - 0,8 - 1мм.
А сейчас пойду пробовать нежно !!!! делать шпунт.
Кстати, насколько я знаю, угол шпунта не меняется. Меняется только угол со стороны набора. Как вариант, можешь попробовать прорезать небольшую канавку - направляющую, сделать что-то типа цикли и потом процарапать этот шпунт. Но сначала на кошках.
